23 sierpnia 2026

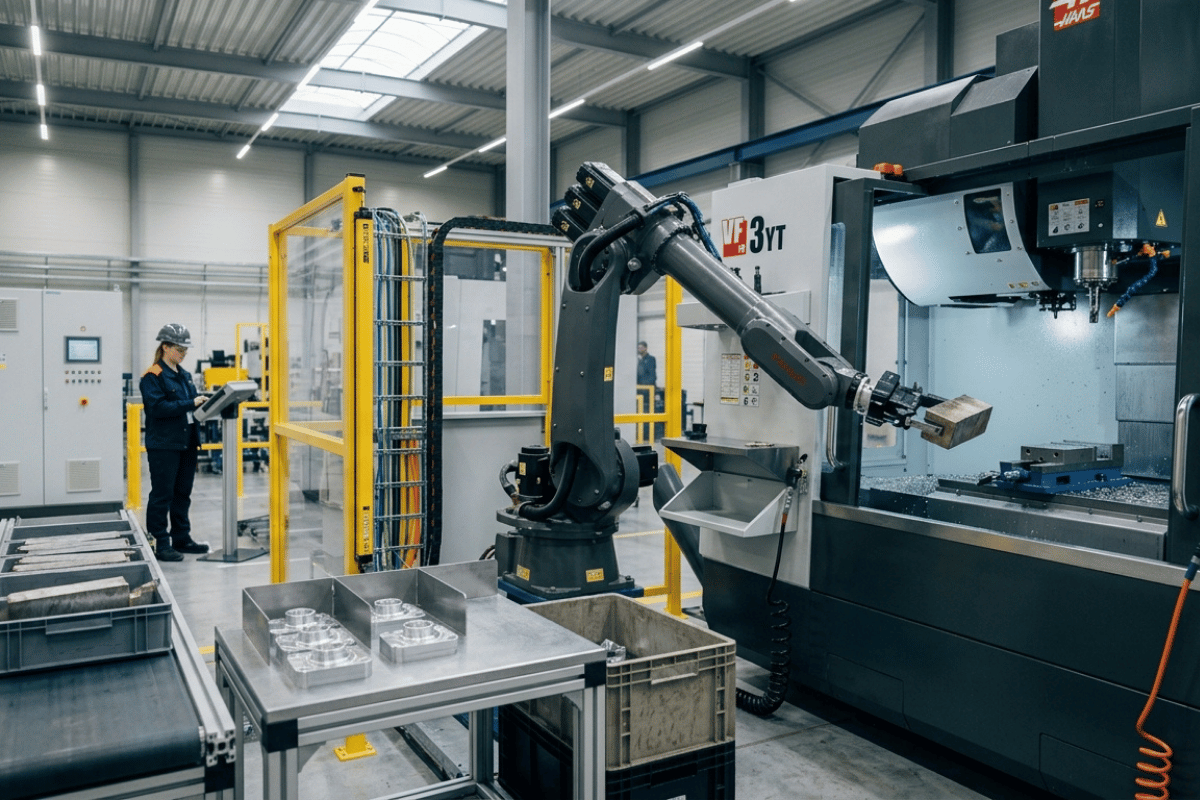

Robotyzacja obsługi maszyn CNC - kiedy się opłaca i jak wygląda wdrożenie?

Robotyzacja obsługi maszyn CNC - sprawdź, kiedy się opłaca, jak dobrać robota i chwytak oraz jak wygląda wdrożenie przy tokarce lub frezarce.

Robotyzacja obsługi maszyn CNC pozwala automatycznie ładować i rozładowywać tokarki, frezarki oraz centra obróbcze. Robot pobiera półfabrykat, umieszcza go w uchwycie, uruchamia cykl, odbiera gotowy detal i odkłada go w określonym miejscu. Może również czyścić część, odwracać ją, wykonywać pomiar, znakowanie albo kontrolę wizyjną.

Największą korzyścią nie jest zastąpienie pojedynczego ruchu operatora, lecz zwiększenie wykorzystania drogiej obrabiarki. Maszyna może pracować podczas przerw, na dodatkowej zmianie lub przez określony czas bez stałego nadzoru. Aby osiągnąć taki rezultat, trzeba jednak ustabilizować cały proces: podawanie detali, bazowanie, zamykanie drzwi, mocowanie, usuwanie wiórów, komunikację i obsługę błędów.

W tym artykule wyjaśniamy, kiedy automatyzacja CNC jest opłacalna, jakie elementy obejmuje stanowisko oraz jak wygląda wdrożenie krok po kroku. Pokazujemy także przykładową kalkulację ROI i najczęstsze problemy, które warto rozwiązać przed zamówieniem robota.

Na czym polega robotyzacja obsługi maszyn CNC?

Automatyczna obsługa obrabiarki, nazywana również machine tending, obejmuje czynności wykonywane pomiędzy kolejnymi cyklami obróbki. Robot pobiera surowy detal z magazynu, otwiera drzwi maszyny, umieszcza część w uchwycie lub imadle, potwierdza prawidłowe mocowanie i przekazuje sygnał rozpoczęcia programu. Po zakończeniu odbiera produkt i przygotowuje obrabiarkę do następnego cyklu.

Zakres może być szerszy. Robot może przedmuchiwać uchwyt, usuwać wióry, obracać detal pomiędzy operacjami, obsługiwać dwie maszyny, odkładać element do mycia, mierzyć wymiar albo kierować wadliwą część do osobnego pojemnika. W bardziej rozbudowanym gnieździe współpracuje z systemem wizyjnym, znakowarką, myjką, CMM lub dodatkowym urządzeniem procesowym.

Robotorium realizuje integrację robotów z procesami produkcyjnymi, obejmującą analizę, dobór robota i oprzyrządowania, programowanie, komunikację z maszynami, testy oraz uruchomienie w zakładzie klienta.

Kiedy robotyzacja obsługi CNC się opłaca?

Największy potencjał mają procesy, w których obrabiarka czeka na operatora albo pracownik przez znaczną część zmiany wykonuje powtarzalny załadunek i rozładunek. Automatyzacja jest atrakcyjna również wtedy, gdy trudno utrzymać obsadę na zmianie nocnej, detale są ciężkie lub praca wymaga częstego kontaktu z chłodziwem i ostrymi wiórami.

Robotyzacja jest mocnym kandydatem, gdy:

produkt ma stabilną geometrię i może być pewnie bazowany,
maszyna wykonuje podobne detale przez wiele godzin,
czas obróbki pozwala robotowi obsłużyć kolejne zadania,
operator obsługuje dziś jedną maszynę głównie ze względu na załadunek,
występują nadgodziny, braki kadrowe lub niewykorzystane zmiany,
ręczne mocowanie powoduje błędy, przestoje lub uszkodzenia,
firma ma stabilny wolumen uzasadniający inwestycję.

Długi czas obróbki nie wyklucza robota. Może wręcz ułatwić obsługę kilku maszyn przez jedno ramię. Trzeba jednak policzyć, czy robot nie będzie bezczynny przez większość czasu. Przy bardzo małym wolumenie, ogromnej liczbie niestandardowych detali i częstych ręcznych korektach prostsze rozwiązanie może być bardziej opłacalne.

Pierwszym krokiem może być audyt techniczny procesu CNC. Pozwala ustalić, czy ograniczeniem jest obsługa, sama obróbka, logistyka, przezbrojenie czy kontrola jakości. Robot powinien usuwać rzeczywiste wąskie gardło, a nie automatyzować czynność bez wpływu na wynik zakładu.

Jakie maszyny i procesy CNC można zautomatyzować?

Tokarki CNC

Robot może pobierać pręty, odkuwki lub przygotowane półfabrykaty, umieszczać je w uchwycie, a po obróbce odkładać gotowe części. Często stosuje się chwytak podwójny, który jednocześnie trzyma detal surowy i obrobiony. Dzięki temu wymiana jest szybsza, a drzwi pozostają otwarte krócej.

Frezarki i centra obróbcze

Przy frezowaniu kluczowe są orientacja części, czystość powierzchni bazowych i pewne mocowanie w imadle lub przyrządzie. Robot może obsługiwać jedną maszynę albo kilka centrów ustawionych wokół wspólnej strefy. W przypadku dwóch operacji możliwe jest odwrócenie detalu lub przełożenie go do drugiego uchwytu.

Szlifierki, wycinarki i inne maszyny

Podobne zasady stosuje się przy szlifierkach, prasach, wycinarkach, urządzeniach EDM i maszynach pomiarowych. Każdy proces wymaga oceny środowiska, temperatury, wilgoci, pyłu, ostrych krawędzi oraz sposobu wykrywania zakończenia cyklu.

Automatyzacja może również przenieść dodatkowe czynności poza obrabiarkę. KUKA opisuje zastosowania, w których robot przejmuje wiercenie, szczotkowanie lub okrawanie, pozostawiając precyzyjną obróbkę maszynie CNC. Takie rozdzielenie zadań zwiększa wykorzystanie wrzeciona i może skrócić całkowity czas wykonania produktu.

Cobot czy klasyczny robot przemysłowy do CNC?

Cobot dobrze pasuje do warsztatów o zmiennej produkcji, częstych przezbrojeniach i ograniczonej przestrzeni. Można zamontować go na mobilnym wózku i przygotować punkty dokowania przy kilku maszynach. Intuicyjne programowanie ułatwia dodawanie wariantów, ale pełna aplikacja nadal wymaga prawidłowej integracji oraz oceny ryzyka.

Klasyczny robot przemysłowy ma przewagę przy bardzo krótkim takcie, ciężkich detalach, wysokiej dynamice i produkcji wielkoseryjnej. W wydzielonej celi może szybko obsługiwać obrabiarkę, magazyn i urządzenia dodatkowe. Jest też dostępny w wykonaniach lepiej przystosowanych do trudnego środowiska.

Wybór powinien wynikać z pełnego cyklu, a nie wyłącznie z ceny lub maksymalnego udźwigu. Trzeba uwzględnić masę chwytaka, środek ciężkości, zasięg do wnętrza maszyny, wymaganą prędkość i przyszłe produkty.

Robotorium oferuje roboty przemysłowe i współpracujące różnych producentów, dzięki czemu urządzenie może zostać dopasowane do procesu zamiast podporządkowywać stanowisko jednej rodzinie robotów.

Z czego składa się zrobotyzowane stanowisko CNC?

Robot i podstawa

Ramię musi osiągać magazyn detali, przestrzeń roboczą maszyny oraz wszystkie dodatkowe punkty. Podstawa powinna zachować sztywność i nie blokować serwisu obrabiarki. W aplikacji mobilnej konieczne są powtarzalne punkty dokowania, szybkie podłączenie mediów i kontrola prawidłowej pozycji.

Chwytak

Oprzyrządowanie odpowiada za bezpieczne trzymanie surowej i gotowej części. Popularny jest chwytak podwójny skracający wymianę. Palce muszą uwzględniać tolerancje, wióry, chłodziwo, zmianę geometrii po obróbce oraz ryzyko odkształcenia. Robotorium projektuje i wykonuje chwytaki do aplikacji robotycznych, w tym rozwiązania dopasowane do konkretnych detali.

Magazyn półfabrykatów i gotowych części

Najprostszy magazyn to paleta z gniazdami. Inne możliwości obejmują szuflady, stosy, podajniki, przenośniki lub pojemniki obsługiwane systemem wizyjnym. Pojemność powinna odpowiadać planowanemu czasowi pracy bezobsługowej. Trzeba również zapobiec pomieszaniu wariantów i błędnemu odłożeniu produktu.

Automatyczne drzwi, uchwyt i czyszczenie

Drzwi mogą być wyposażone fabrycznie w napęd albo wymagać dodatkowego mechanizmu. Uchwyt, imadło lub przyrząd muszą przyjmować komendy i potwierdzać stan. Przed włożeniem kolejnego detalu robot może przedmuchać bazę, ale strumień powietrza oraz rozrzut wiórów trzeba uwzględnić w ocenie ryzyka i organizacji stanowiska.

Kontrola i urządzenia dodatkowe

Stanowisko może sprawdzać obecność części, orientację, wymiary lub jakość powierzchni. Pomiar pozwala wykryć zużycie narzędzia i zatrzymać produkcję przed wykonaniem dużej partii braków. System wizyjny pomaga przy zmiennym położeniu, ale powinien zostać wcześniej sprawdzony w ramach testów kamer, czujników i peryferii.

Jak robot komunikuje się z obrabiarką CNC?

Robot i maszyna muszą wymieniać co najmniej informacje o gotowości, stanie drzwi, zamocowaniu detalu, rozpoczęciu oraz zakończeniu cyklu i alarmie. Sygnały mogą być przekazywane przez wejścia oraz wyjścia cyfrowe, sieć przemysłową, dedykowany interfejs producenta albo dodatkowy sterownik PLC.

Sekwencja musi uniemożliwiać uruchomienie wrzeciona przy otwartych drzwiach lub niewłaściwie zamocowanym detalu. Robot nie powinien wchodzić do maszyny bez potwierdzenia bezpiecznego stanu. Trzeba też przewidzieć utratę komunikacji, przerwanie cyklu, ręczne otwarcie drzwi i wznowienie po alarmie.

Starszą obrabiarkę często można zintegrować, ale wymaga to analizy dokumentacji i dostępnych sygnałów. Czasami potrzebna jest modyfikacja wykonana przez producenta lub autoryzowany serwis. Robotorium realizuje programowanie PLC oraz budowę logiki koordynującej robota, CNC, bezpieczeństwo i urządzenia peryferyjne.

Bezpieczeństwo robotyzacji obsługi CNC

Ocena ryzyka dotyczy całego stanowiska, a nie tylko ramienia. Należy uwzględnić ruch robota, chwytak, ostre i gorące detale, wióry, chłodziwo, automatyczne drzwi, uchwyt oraz możliwość wejścia człowieka do strefy. Osobnej analizy wymagają przezbrojenie, czyszczenie, usuwanie zakleszczeń i serwis.

Cobot nie oznacza automatycznie pracy bez zabezpieczeń. Detal może zostać upuszczony, a robot może docisnąć człowieka do maszyny. W zależności od ryzyka stosuje się ogrodzenia, drzwi z ryglowaniem, skanery, kurtyny, bezpieczną kontrolę prędkości i zatrzymania awaryjne. Pomocne są inspekcje BHP stanowisk produkcyjnych.

Trzeba także zachować funkcje bezpieczeństwa obrabiarki. Integracja nie może omijać blokad producenta. Po każdej zmianie wpływającej na ruch, narzędzie, układ lub sposób obsługi należy sprawdzić, czy ocena ryzyka i środki ochronne pozostają aktualne.

Jak wygląda wdrożenie robota do obsługi CNC krok po kroku?

Audyt procesu. Zespół obserwuje pracę maszyny, mierzy cykl, analizuje detale, alarmy, jakość i dostępne miejsce.
Zebranie danych. Potrzebne są rysunki, próbki, programy produkcyjne, informacje o interfejsach oraz planowane wolumeny.
Koncepcja. Powstaje układ stanowiska, sekwencja, dobór robota, chwytaka, magazynu, sterowania i zabezpieczeń.
Testy. Potwierdza się chwytanie, bazowanie, czas wymiany, przedmuch i kontrolę detalu.
Projekt szczegółowy. Opracowywane są modele, rysunki, schematy, oprogramowanie i dokumentacja bezpieczeństwa.
Budowa oraz programowanie. Stanowisko jest montowane, a robot, PLC i urządzenia peryferyjne zostają połączone w jedną sekwencję.
FAT. Przed dostawą klient sprawdza funkcje, alarmy, jakość, cykl i przezbrojenia u integratora.
Instalacja przy CNC. Następuje podłączenie mediów, komunikacji i elementów bezpieczeństwa oraz integracja z rzeczywistą maszyną.
SAT i produkcja próbna. Kryteria odbioru są potwierdzane na docelowych produktach w zakładzie.
Szkolenie i stabilizacja. Operatorzy oraz utrzymanie ruchu uczą się obsługi, a wyniki są monitorowane podczas pierwszych serii.

Im wcześniej zostaną zdefiniowane kryteria odbioru, tym łatwiej zarządzać zmianami i uniknąć sporów podczas uruchomienia.

Ile kosztuje robotyzacja CNC i kiedy się zwraca?

Proste stanowisko do obsługi jednej maszyny może wymagać orientacyjnego budżetu od około 200-300 tys. zł netto. Rozbudowana cela z robotem przemysłowym, systemem wizyjnym, pomiarem, magazynem, automatycznym przezbrojeniem lub obsługą kilku maszyn może kosztować kilkaset tysięcy złotych albo więcej. Są to przedziały planistyczne, a nie cennik.

Załóżmy inwestycję 420 000 zł netto. Robot umożliwia sześć dodatkowych godzin pracy obrabiarki dziennie przez 22 dni w miesiącu. Po uwzględnieniu marży na dodatkowej produkcji, ograniczenia nadgodzin, mniejszej liczby braków oraz kosztów utrzymania średnia korzyść netto wynosi 24 000 zł miesięcznie. Prosty okres zwrotu to 17,5 miesiąca.

Wynik trzeba oprzeć na realnych zamówieniach i przepustowości kolejnych procesów. Jeśli dodatkowe godziny nie mogą zostać wykorzystane sprzedażowo, nie są pełną korzyścią. Należy przygotować scenariusz ostrożny, bazowy i optymistyczny.

Jak przygotować stanowisko CNC do pracy bezobsługowej?

Praca bez stałej obecności operatora wymaga znacznie więcej niż automatycznego wkładania części. Stanowisko musi dysponować odpowiednią liczbą półfabrykatów, miejscem na gotowe produkty oraz pojemnością na odpady i wióry. Trzeba policzyć, co skończy się jako pierwsze: materiał, miejsce odkładcze, trwałość narzędzia, chłodziwo albo możliwość odbioru gotowych detali. Najkrótszy z tych czasów wyznacza rzeczywistą długość pracy bezobsługowej.

Kolejnym warunkiem jest kontrola procesu obróbki. System powinien wykrywać zużycie lub uszkodzenie narzędzia, brak prawidłowego zamocowania, nieoczekiwany wzrost obciążenia i odchyłki wymiarowe. Można wykorzystać sondę w maszynie, pomiar poza obrabiarką, kontrolę wybranych cech albo informacje dostępne w sterowaniu CNC. Zakres kontroli zależy od ryzyka wykonania wadliwej partii i wartości produktu.

Program musi rozróżniać błędy, po których możliwa jest automatyczna ponowna próba, od zdarzeń wymagających zatrzymania oraz wezwania pracownika. Przykładowo robot może ponownie pobrać detal, jeśli czujnik nie potwierdzi chwytu, ale nie powinien wielokrotnie uruchamiać maszyny po alarmie mocowania. Czytelny komunikat musi wskazywać przyczynę, miejsce problemu i bezpieczne działanie operatora.

Należy zaplanować sposób powiadamiania o zatrzymaniu. Może to być sygnał świetlny, komunikat w systemie nadzoru albo powiadomienie dla wyznaczonej osoby. Sam alarm nie zwiększa dostępności, jeżeli nikt nie potrafi go szybko zinterpretować. Instrukcje reakcji, szkolenie i dostęp do części zużywalnych skracają przestój oraz ograniczają niekontrolowane zmiany programu.

Start pracy bezobsługowej powinien następować etapami. Najpierw stanowisko działa pod nadzorem na jednej zmianie, następnie przez krótszy okres bez operatora, a dopiero po zebraniu danych przechodzi na dłuższe serie nocne. Warto mierzyć przyczyny przerwań, jakość pierwszej i ostatniej części, zużycie narzędzi oraz rzeczywisty czas pracy. Pozwala to potwierdzić założenia ROI przed rozszerzeniem rozwiązania na kolejne maszyny.

Przed każdą dłuższą serią należy także potwierdzić poprawność programu CNC, właściwy numer materiału, ustawienie magazynu oraz aktywną recepturę robota. Pomocne jest skanowanie kodu zlecenia i blokada uruchomienia przy niezgodności. Taka kontrola zapobiega sytuacji, w której sprawne technicznie stanowisko przez wiele godzin produkuje niewłaściwy wariant części bez ostrzeżenia dla obsługi zakładu.

Najczęstsze problemy przy robotyzacji CNC

Wióry na powierzchni bazowej. Powodują błędne mocowanie i odchyłki wymiarowe.
Niestabilny półfabrykat. Zmienna geometria utrudnia chwytanie oraz odkładanie.
Brak potwierdzenia uchwytu. System musi znać stan zamocowania przed rozpoczęciem obróbki.
Zbyt mały magazyn. Robot szybko zużywa materiał i nie realizuje planowanego czasu bezobsługowego.
Źle policzony zasięg. Robot osiąga punkt, ale nie zachowuje wymaganej orientacji narzędzia.
Pomijanie czasu przezbrojenia. Elastyczna produkcja wymaga sprawnej zmiany programu, palców i magazynu.
Brak obsługi alarmów. Drobne zakłócenie zatrzymuje stanowisko do przyjazdu programisty.
Niewłaściwe zarządzanie chłodziwem. Wilgoć i zanieczyszczenia wpływają na chwytak, czujniki i otoczenie.
Brak pomiaru jakości. Robot może długo produkować wadliwą serię bez sygnału od operatora.

Problemy te nie zawsze wymagają drogiej technologii. Często skuteczne są proste gniazda bazujące, kontrola ciśnienia, przedmuch, czujnik obecności i czytelna diagnostyka. Najpierw należy ustabilizować proces, a dopiero potem dodawać złożone funkcje.

Jak przygotować dane do wyceny robotyzacji CNC?

Przed spotkaniem z integratorem przygotuj:

model i dokumentację obrabiarki oraz sterowania,
rysunki, masę i próbki surowych oraz gotowych detali,
aktualny czas obróbki, wymiany i przezbrojenia,
wolumen, liczbę zmian i planowaną strukturę produktów,
informacje o uchwycie, drzwiach i dostępnych sygnałach,
dane o brakach, przestojach, nadgodzinach i obsadzie,
wymagania dotyczące pomiaru, znakowania i identyfikowalności,
zdjęcia, film procesu i plan dostępnej przestrzeni.

Integrator powinien zobaczyć produkcję na miejscu, szczególnie jeśli dokumentacja maszyny jest niepełna. Audyt ujawnia sposób dostarczania materiału, zachowanie operatorów, rozrzut wiórów i ograniczenia serwisowe. Na tej podstawie można przygotować koncepcję, budżet, harmonogram i listę założeń do potwierdzenia.

Podsumowanie - robot powinien zwiększać wykorzystanie CNC

Robotyzacja obsługi CNC jest opłacalna, gdy usuwa oczekiwanie maszyny, umożliwia dodatkowe godziny pracy, poprawia powtarzalność lub rozwiązuje problem obsady. Sukces zależy od całego stanowiska: stabilnego detalu, chwytaka, magazynu, komunikacji, bezpieczeństwa, czyszczenia i diagnostyki.

Jeżeli chcesz sprawdzić potencjał swojej tokarki, frezarki lub centrum obróbczego, skontaktuj się z Robotorium. Zespół przeanalizuje proces, dobierze rozwiązanie i przygotuje kolejne kroki wdrożenia.

Najczęściej zadawane pytania

Czy każdą maszynę CNC można obsługiwać robotem?

Wiele tokarek, frezarek i centrów można zautomatyzować, także starsze modele. Trzeba sprawdzić dostęp do wnętrza, sterowanie drzwiami i uchwytem, dostępne sygnały, bezpieczeństwo oraz stabilność procesu. Czasami konieczna jest modyfikacja wykonana przez producenta maszyny.

Cobot czy robot przemysłowy do CNC?

Cobot pasuje do zmiennej produkcji, małej przestrzeni i częstych przezbrojeń. Robot przemysłowy ma przewagę przy krótkim takcie, ciężkich detalach i stałej produkcji. Wybór wymaga analizy pełnego cyklu, obciążenia, zasięgu i ryzyka.

Ile kosztuje robotyzacja obsługi maszyny CNC?

Prosta aplikacja może wymagać budżetu od około 200-300 tys. zł netto, a rozbudowane stanowisko od kilkuset tysięcy złotych wzwyż. Cena zależy od robota, chwytaka, magazynu, komunikacji, bezpieczeństwa i urządzeń dodatkowych.

Jak długo trwa wdrożenie robota przy CNC?

Proste stanowisko może powstać w kilka lub kilkanaście tygodni. Więcej czasu wymaga system z wizją, pomiarem, wieloma detalami albo kilkoma maszynami. Harmonogram obejmuje projekt, dostawy, budowę, testy, instalację i stabilizację.

Po jakim czasie zwraca się robot do CNC?

Okres zwrotu zależy od wykorzystania maszyny, liczby zmian, kosztów obsady, braków i dodatkowej produkcji. Należy policzyć go na danych z konkretnego procesu. Punktem wyjścia może być audyt techniczny Robotorium.
