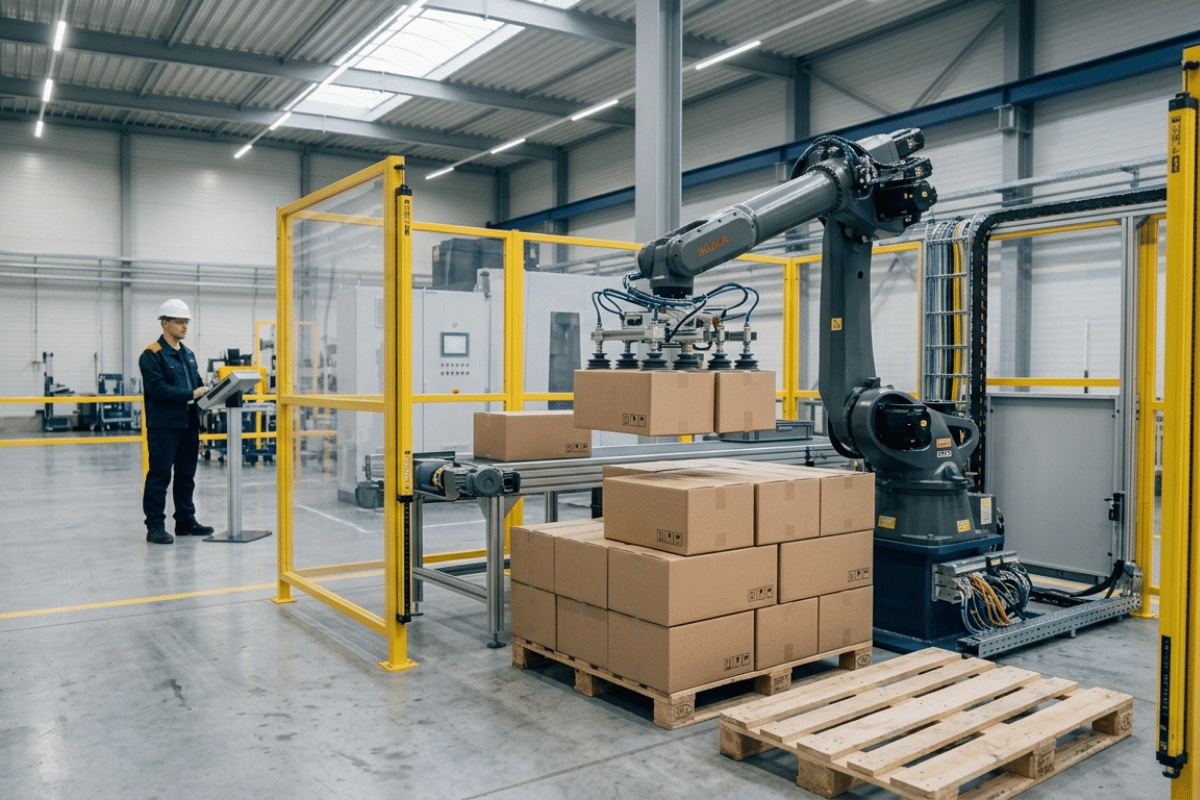

Automatyczna paletyzacja polega na układaniu kartonów, worków, skrzynek, wiader, tacek lub innych produktów na palecie według ustalonego wzoru. Robot pobiera produkt z przenośnika, stanowiska pakowania albo magazynu, a następnie odkłada go w odpowiednim miejscu i na właściwej wysokości. Proces może obejmować także przekładki, kontrolę produktu, zmianę palety i komunikację z linią.
Ręczna paletyzacja jest monotonna i obciążająca ergonomicznie. Powtarzające się schylanie, skręcanie tułowia i podnoszenie produktów zwiększają ryzyko urazów oraz absencji. Jednocześnie koniec linii łatwo staje się wąskim gardłem, gdy operator nie nadąża za produkcją lub trzeba zatrzymać maszynę z powodu pełnej palety.
W artykule wyjaśniamy, kiedy warto zastosować cobota, a kiedy klasycznego robota przemysłowego. Pokazujemy, jak policzyć wydajność, dobrać udźwig, zasięg, chwytak, wzór palety i zabezpieczenia. Omawiamy również koszty, ROI oraz cały proces wdrożenia.
Czym jest automatyczna paletyzacja i depaletyzacja?
Paletyzacja to tworzenie jednostki ładunkowej przez układanie produktów w warstwach na palecie. W wersji automatycznej robot realizuje powtarzalne ruchy według receptury powiązanej z produktem. Może obsługiwać jedną albo kilka palet, pobierać z jednego lub wielu przenośników i zmieniać wzór zależnie od zlecenia.
Depaletyzacja jest procesem odwrotnym. Robot zdejmuje produkty albo całe warstwy i przekazuje je do kolejnego etapu. Zadanie jest trudniejsze, gdy pozycja ładunku jest zmienna, opakowania są zdeformowane lub paleta została przesunięta podczas transportu. W takich przypadkach stosuje się kamery, czujniki wysokości i systemy wykrywania położenia.
Robotorium realizuje integrację robotów z procesami produkcyjnymi, obejmującą analizę, dobór robota, chwytaka, sterowania, bezpieczeństwa oraz uruchomienie stanowiska w zakładzie klienta.
Kiedy warto zautomatyzować paletyzację?
Automatyzacja ma największy potencjał, gdy proces pracuje przez wiele godzin, produkty są powtarzalne, a ręczna obsługa ogranicza wydajność lub powoduje problemy kadrowe. Paletyzacja jest dobrym kandydatem, ponieważ ma jasno określony punkt pobrania, pozycję docelową i mierzalny takt.
Wdrożenie warto przeanalizować, jeśli:
- linia musi zwalniać lub zatrzymywać się podczas odbioru produktów,
- pracownicy regularnie podnoszą ciężkie opakowania,
- paletyzacja wymaga obsady na drugiej lub trzeciej zmianie,
- występują nadgodziny, rotacja albo częste absencje,
- nierówne stosy powodują uszkodzenia w transporcie,
- planowane jest zwiększenie wydajności linii,
- firma potrzebuje powtarzalnej liczby produktów na palecie.
Nie wystarczy policzyć liczby operatorów. Warto uwzględnić ergonomię, przerwy, uszkodzenia opakowań, niestabilne palety, przestoje i brak możliwości zwiększenia produkcji. Audyt techniczny Robotorium pomaga ustalić, czy paletyzacja jest właściwym miejscem na pierwsze wdrożenie.
Robot przemysłowy czy cobot do paletyzacji?
Kiedy wybrać cobota?
Cobot dobrze pasuje do umiarkowanego taktu, lżejszych produktów, krótkich i średnich serii oraz ograniczonej przestrzeni. Ułatwia zmianę receptur i może zostać przeniesiony do innego zadania. System z kolumną podnoszącą zwiększa pionowy zasięg, dzięki czemu możliwe jest układanie wyższych palet mimo kompaktowego ramienia.
Wybór cobota nie oznacza automatycznie pracy bez ogrodzenia. Jeżeli produkt jest ciężki, ma ostre krawędzie, może spaść albo robot musi poruszać się szybko, ocena ryzyka może wskazać dodatkowe zabezpieczenia. Wtedy część przewagi przestrzennej i kosztowej może się zmniejszyć.
Kiedy wybrać robota przemysłowego?
Robot przemysłowy jest naturalnym wyborem dla szybkich linii, ciężkich ładunków, obsługi całych warstw i pracy ciągłej. Może pobierać kilka opakowań jednocześnie, obsługiwać wiele przenośników i układać produkty na kilku paletach. Wydzielona cela umożliwia wykorzystanie wysokiej dynamiki bez obecności człowieka w zasięgu ruchu.
Należy porównywać koszt dobrej palety, a nie wyłącznie cenę ramienia. Wolniejszy cobot może wymagać dwóch stanowisk, gdy linia ma bardzo duży takt. Z kolei przewymiarowany robot przemysłowy może niepotrzebnie zwiększyć budżet i powierzchnię. W ramach dystrybucji robotów przemysłowych i współpracujących urządzenie powinno zostać dopasowane do masy, cyklu, zasięgu, środowiska i planu rozwoju produkcji.
Jakie dane są potrzebne do doboru paletyzatora?
Integrator potrzebuje informacji o każdym produkcie, palecie i warunkach linii. Należy podać minimalną, typową oraz maksymalną wydajność, a także sposób pojawiania się produktów na przenośniku. Takt może być stały albo chwilowo wzrastać, dlatego obliczenia powinny uwzględniać szczytowe obciążenie i bufor.
Do przygotowania koncepcji zbierz:
- wymiary, masę i zdjęcia wszystkich opakowań,
- informacje o materiale, sztywności i dopuszczalnym nacisku,
- liczbę produktów na minutę oraz zmienność taktu,
- wymiary palety, maksymalną wysokość i wzory warstw,
- liczbę formatów i częstotliwość zmian,
- układ linii, przestrzeń, media i kierunek transportu,
- wymagania dotyczące przekładek, etykiet i kontroli,
- warunki środowiskowe, na przykład pył, wilgoć lub niską temperaturę.
Próbki muszą odzwierciedlać rzeczywistą produkcję. Karton po napełnieniu może się wybrzuszać, worek zmieniać kształt, a powierzchnia opakowania może przepuszczać powietrze. Warto testować produkty z różnych partii, nie tylko idealne egzemplarze przygotowane do prezentacji.
Jak dobrać udźwig i zasięg robota paletyzującego?
Udźwig obejmuje produkt, chwytak, adaptery, przewody i ewentualną ramę do pobierania kilku opakowań. Trzeba również uwzględnić położenie środka ciężkości oraz bezwładność podczas przyspieszania. Robot pracujący blisko granicy katalogowej może nie osiągnąć oczekiwanego cyklu w każdej pozycji.
Zasięg należy sprawdzić dla punktu pobrania, wszystkich narożników palety oraz najwyższej i najniższej warstwy. Samo dotarcie do punktu nie wystarcza. Chwytak musi zachować właściwą orientację, a ramię nie może kolidować z paletą, przenośnikiem, kolumną ani zabezpieczeniem.
Przy wysokich paletach stosuje się kolumnę liniową albo robota o większym zasięgu. W celu skrócenia cyklu robot przemysłowy może pobierać kilka produktów lub całą warstwę. Każdy wariant powinien zostać sprawdzony w symulacji wraz z rzeczywistymi wymiarami chwytaka.
Jak dobrać chwytak do paletyzacji?
Chwytak decyduje o niezawodności całego stanowiska. Kartony często obsługuje się podciśnieniem, ale rodzaj tektury, taśmy, nadruku i nieszczelności wpływa na skuteczność przyssawek. Worki wymagają innej konstrukcji, która dopasowuje się do zmiennego kształtu. Skrzynki można chwytać mechanicznie, za uchwyty albo od spodu.
Przy podciśnieniu trzeba sprawdzić czas wytwarzania próżni, wydajność źródła, filtrowanie i wykrywanie utraty chwytu. System powinien potwierdzać bezpieczne podniesienie produktu. Mechaniczny chwytak wymaga kontroli siły, aby nie zgnieść opakowania i jednocześnie nie wypuścić go podczas dynamicznego ruchu.
Jeden chwytak może obsługiwać kilka formatów, ale uniwersalność zwykle zwiększa masę i złożoność. Czasami lepsza jest automatyczna zmiana narzędzia. Robotorium projektuje oraz wykonuje chwytaki pneumatyczne, elektryczne i specjalistyczne dopasowane do produktu oraz robota.
Jeśli stanowisko podaje przekładki lub puste palety, chwytak może mieć dodatkowy obwód. Trzeba wtedy uwzględnić różne wysokości pobrania, czujniki obecności i możliwość sklejenia kilku arkuszy. Każda dodatkowa funkcja wpływa na udźwig oraz czas cyklu.
Wzór układania i stabilność gotowej palety
Wzór palety musi zapewniać stabilność, wykorzystanie powierzchni i zgodność z transportem. Produkty można układać kolumnowo, naprzemiennie albo według wzoru łączącego warstwy. Cięższe opakowania powinny znaleźć się niżej, a krawędzie nie mogą przekraczać dopuszczalnego obrysu.
Program powinien uwzględniać rzeczywiste tolerancje wymiarów. Niewielkie wybrzuszenie kartonów narasta w kolejnych rzędach i może przesunąć całą warstwę. Stosuje się odstępy, korekty punktów, docisk albo prowadzenie mechaniczne. Przy śliskich opakowaniach pomocne są przekładki lub stabilizacja folią.
Operator powinien móc wybrać recepturę i kontrolować liczbę produktów. Zmiana wymiaru nie może polegać na przypadkowym przesuwaniu punktów robota. Parametry powinny być zarządzane w sposób kontrolowany i zabezpieczony przed nieautoryzowaną edycją.
Z czego składa się kompletne stanowisko paletyzujące?
- Robot lub cobot. Dobierany według udźwigu, zasięgu, taktu i środowiska.
- Chwytak. Odpowiada za produkt, przekładki i ewentualnie puste palety.
- Przenośnik i pozycjonowanie. Dostarczają produkt w przewidywalne miejsce.
- Magazyn palet. Może podawać puste palety bez udziału operatora.
- Strefy odkładcze. Umożliwiają wymianę pełnej palety bez zatrzymywania linii.
- Sterowanie PLC i panel. Zarządzają recepturami, alarmami i komunikacją.
- System bezpieczeństwa. Obejmuje osłony, skanery, kurtyny lub kontrolę dostępu.
- Kontrola produktu. Sprawdza obecność, orientację, kod albo jakość opakowania.
Integracja z linią wymaga sygnałów gotowości, rodzaju produktu, stanu palety, alarmów i zgody na pracę. Robotorium realizuje programowanie sterowników PLC oraz budowę logiki koordynującej przenośniki, robota, bezpieczeństwo i urządzenia dodatkowe.
Jak policzyć wydajność robota i zaplanować bufory?
Wydajność stanowiska należy liczyć dla pełnego cyklu, od pojawienia się produktu w punkcie pobrania do bezpiecznego opuszczenia chwytaka po odłożeniu. Trzeba uwzględnić oczekiwanie na pozycjonowanie, wytworzenie podciśnienia, potwierdzenie chwytu, ruch, odkładanie, zwolnienie produktu i powrót. Sam czas ruchu ramienia nie określa możliwości całego systemu.
Jeżeli linia podaje 12 kartonów na minutę, robot ma średnio 5 sekund na obsługę jednego produktu. Rezerwa jest konieczna, ponieważ kartony nie zawsze pojawiają się w idealnych odstępach, a część cykli wymaga pobrania przekładki lub rozpoczęcia nowej warstwy. Rozwiązaniem może być chwytanie dwóch produktów, szybszy robot, krótki przenośnik buforowy albo dwa punkty odkładcze.
Bufor nie powinien jedynie magazynować problemu. Jego pojemność musi wynikać z najdłuższego planowanego zakłócenia, na przykład wymiany pełnej palety. Jeśli operator potrzebuje 90 sekund, a linia nie może zwolnić, bufor musi przyjąć produkty z tego okresu albo stanowisko powinno automatycznie przełączyć odkładanie na drugą paletę.
W obliczeniach należy uwzględnić dostępność, a nie tylko nominalny takt. Czyszczenie przyssawek, uzupełnianie przekładek, zmiana formatu, brak palety i alarmy skracają rzeczywisty czas pracy. Dobrym kryterium odbioru jest test ciągły obejmujący reprezentatywną liczbę palet, a nie kilka poprawnie wykonanych warstw.
Przy kilku produktach warto sprawdzić najtrudniejszy przypadek. Najcięższy karton może ograniczać przyspieszenie, najwyższa paleta wydłużać trajektorię, a najmniejsze opakowanie wymagać największej liczby cykli. Stanowisko powinno osiągnąć wymagany wynik dla każdego zatwierdzonego wariantu, a receptury muszą jasno określać dopuszczalne kombinacje.
Bezpieczeństwo automatycznej paletyzacji
Ocena ryzyka obejmuje ruch robota, chwytak, produkt, palety, przenośniki i sposób odbioru pełnego ładunku. Trzeba przeanalizować możliwość upuszczenia, zgniecenia, przycięcia, wejścia w strefę oraz nieoczekiwanego uruchomienia podczas usuwania zakleszczenia.
Cobot może pracować bez pełnego ogrodzenia tylko wtedy, gdy potwierdzi to ocena całej aplikacji. Ciężki karton poruszający się na wysokości głowy pozostaje zagrożeniem mimo funkcji bezpieczeństwa ramienia. Stosuje się ograniczenie prędkości, skanery, strefy dynamiczne, wygrodzenia częściowe lub pełne.
Szczególnej uwagi wymaga wymiana palet. Wózek widłowy albo paleciak nie może wjechać w aktywną strefę robota. Stosuje się dwie strefy odkładcze, blokady, czujniki palety i procedury potwierdzania. Inspekcje BHP Robotorium pomagają zweryfikować stanowisko i dokumentację.
Jak wygląda wdrożenie paletyzacji krok po kroku?
- Audyt. Mierzone są takt, obciążenie operatora, produkty, palety i dostępna przestrzeń.
- Koncepcja. Powstaje układ stanowiska, dobór robota, chwytaka, przenośników i zabezpieczeń.
- Test produktu. Sprawdzane są chwyt, odkształcenia, podciśnienie oraz stabilność odkładania.
- Symulacja. Potwierdza zasięg, kolizje, wysokość palety i wstępny czas cyklu.
- Projekt. Opracowywane są mechanika, elektryka, sterowanie, oprogramowanie i bezpieczeństwo.
- Budowa. Integrator montuje stanowisko i programuje receptury, alarmy oraz komunikację.
- FAT. Funkcje, wydajność, wzory, zmiany formatu i zabezpieczenia są sprawdzane przed dostawą.
- Instalacja oraz SAT. Stanowisko zostaje połączone z docelową linią i odebrane na rzeczywistych produktach.
- Szkolenie. Operatorzy uczą się receptur, wymiany palet i reagowania na alarmy.
- Stabilizacja. Monitorowane są przestoje, utrata chwytu, jakość palet i wykorzystanie robota.
Kryteria odbioru powinny określać takt, dostępność, liczbę formatów, dopuszczalne uszkodzenia i czas zmiany receptury.
Ile kosztuje automatyczna paletyzacja i kiedy się zwraca?
Proste stanowisko z cobotem może kosztować orientacyjnie od około 250-400 tys. zł netto. Przemysłowa cela z szybszym robotem, przenośnikami, magazynem palet, wieloma strefami i rozbudowanymi zabezpieczeniami może wymagać od kilkuset tysięcy do ponad miliona złotych. Cena zależy od produktu, taktu, chwytaka i zakresu integracji.
Przykładowa inwestycja wynosi 380 000 zł netto. Stanowisko ogranicza koszt obsady i nadgodzin o 17 000 zł miesięcznie, zmniejsza straty o 2 000 zł oraz umożliwia dodatkową produkcję o marży 5 000 zł. Po odjęciu 2 500 zł kosztów utrzymania korzyść netto wynosi 21 500 zł. Prosty okres zwrotu to około 17,7 miesiąca.
Kalkulacja jest przykładem. Trzeba uwzględnić realne zamówienia, liczbę zmian, dostępność linii, serwis i wymianę części.
Utrzymanie stanowiska i zmiana formatów
Robot paletyzujący wykonuje tysiące powtarzalnych cykli, dlatego wymaga planu przeglądów i kontroli elementów zużywalnych. Szczególnej uwagi potrzebują przyssawki, filtry, przewody, prowadzenie kabli, czujniki, mechanizmy chwytaka i pozycjonery na przenośniku. Spadek podciśnienia powinien zostać wykryty zanim doprowadzi do upuszczenia produktu.
Operator musi mieć prostą procedurę zmiany formatu. Powinna obejmować wybór receptury, wymianę wymaganych elementów, kontrolę chwytaka, potwierdzenie palety i test pierwszej warstwy. System powinien blokować uruchomienie, jeśli receptura nie odpowiada produktowi albo narzędzie nie znajduje się we właściwej konfiguracji.
Nowy wzór palety nie powinien być dodawany bez kontroli kolizji, stabilności i udźwigu. Nawet jeśli operator może łatwo zmieniać parametry, zatwierdzenie receptury należy powierzyć przeszkolonej osobie. Kopie programów, historia zmian i ograniczenie dostępu pomagają uniknąć niekontrolowanych korekt podczas produkcji.
Robotorium prowadzi szkolenia operatorów i programistów robotów, które mogą obejmować obsługę receptur, alarmów, bezpieczny restart i podstawową diagnostykę. Dzięki temu drobne zakłócenie nie wymaga każdorazowo przyjazdu integratora, a utrzymanie ruchu szybciej przywraca produkcję.
Przy planowaniu utrzymania warto zdefiniować minimalny zapas części krytycznych i maksymalny czas reakcji serwisu. Lista powinna wynikać z analizy awaryjności oraz czasu dostawy, a nie z przypadkowego magazynowania drogich komponentów. Dla elementów łatwo wymiennych, takich jak przyssawki, filtry czy czujniki, dostępność na miejscu znacząco skraca przestój. Dla sterowników i napędów kluczowe są aktualne kopie konfiguracji, właściwe wersje oprogramowania oraz jasna procedura odtworzenia po wymianie uszkodzonego podzespołu przez przeszkolony zespół utrzymania ruchu bez ryzyka utraty receptur produkcyjnych i ustawień bezpieczeństwa.
Najczęstsze błędy przy robotyzacji paletyzacji
- Dobór udźwigu tylko do produktu. Trzeba dodać chwytak, adaptery i przewody.
- Brak testów opakowania. Karton, worek i folia zachowują się inaczej niż model 3D.
- Liczenie średniego taktu. Robot musi obsłużyć także chwilowe spiętrzenia.
- Zbyt mała przestrzeń. Pomijane są serwis, odbiór palet i ruch wózka.
- Niestabilny wzór. Tolerancje opakowań narastają na kolejnych warstwach.
- Brak bufora. Krótka wymiana palety zatrzymuje całą linię.
- Założenie pracy bez ogrodzenia. Decyzja musi wynikać z oceny ryzyka.
- Brak obsługi błędów. Utrata chwytu lub brak produktu wymaga kontrolowanej reakcji.
Dobrze przygotowany projekt testuje krytyczne założenia przed budową. Nie każda funkcja musi być zaawansowana. Proste pozycjonowanie, czujniki, czytelne alarmy i stabilny przepływ produktu często dają lepszy rezultat niż nadmiernie złożony system.
Podsumowanie - rozwiązanie musi pasować do linii
Cobot sprawdza się przy umiarkowanym takcie, lżejszych produktach i częstych zmianach. Robot przemysłowy wygrywa przy dużej wydajności, ciężkich ładunkach i ciągłej produkcji. O sukcesie decydują jednak także chwytak, wzór, przepływ palet, sterowanie i bezpieczeństwo.
Jeżeli chcesz dobrać stanowisko do swoich produktów, skontaktuj się z Robotorium. Zespół przeanalizuje takt, palety, opakowania i warunki zakładu, a następnie zaproponuje kolejne kroki wdrożenia.
Najczęściej zadawane pytania
Ile kosztuje automatyczna paletyzacja?
Proste stanowisko z cobotem może kosztować orientacyjnie od około 250-400 tys. zł netto. Rozbudowana cela przemysłowa może kosztować kilkaset tysięcy lub ponad milion złotych. Wycena zależy od taktu, produktu, chwytaka, przenośników, palet i bezpieczeństwa.
Cobot czy robot przemysłowy do paletyzacji?
Cobot pasuje do umiarkowanej wydajności, lżejszych produktów i częstych zmian. Robot przemysłowy sprawdzi się przy szybkich liniach, ciężkich ładunkach i pracy ciągłej. Porównanie powinno obejmować pełny cykl i koszt dobrej palety.
Jak dobrać udźwig robota paletyzującego?
Zsumuj masę produktu, chwytaka, adapterów i przewodów. Uwzględnij środek ciężkości, bezwładność i orientację. Pozostaw uzasadnioną rezerwę i sprawdź parametry na całej trajektorii, nie tylko w jednym punkcie.
Czy cobot może pracować bez ogrodzenia?
Może, jeśli potwierdzi to ocena ryzyka kompletnej aplikacji. Znaczenie mają masa produktu, możliwość upuszczenia, chwytak, prędkość i dostęp człowieka. Funkcje bezpieczeństwa ramienia nie eliminują zagrożeń pochodzących od ładunku.
Po jakim czasie zwraca się robotyzacja paletyzacji?
Zwrot zależy od zmian, kosztów obsady, wydajności, braków i wykorzystania stanowiska. Dobrze dobrany projekt może zwrócić się w kilkanaście do kilkudziesięciu miesięcy. Punktem wyjścia jest audyt procesu paletyzacji.
